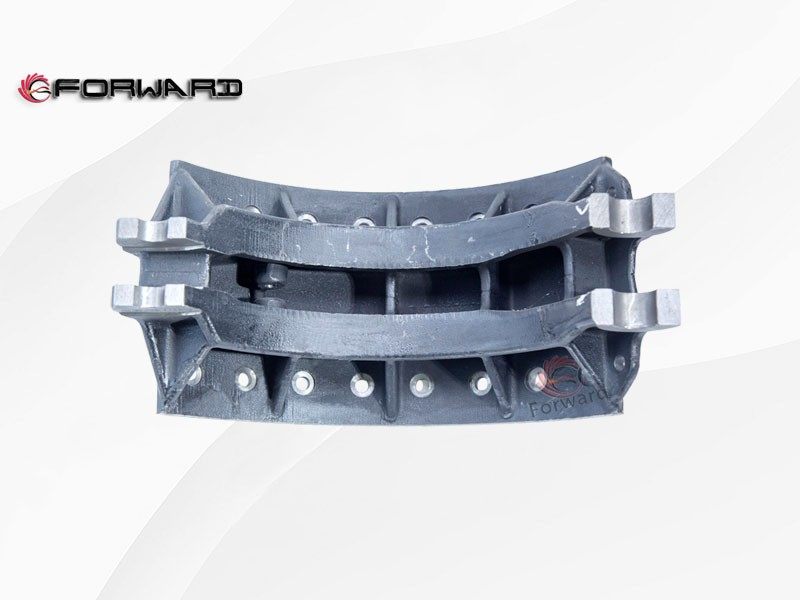

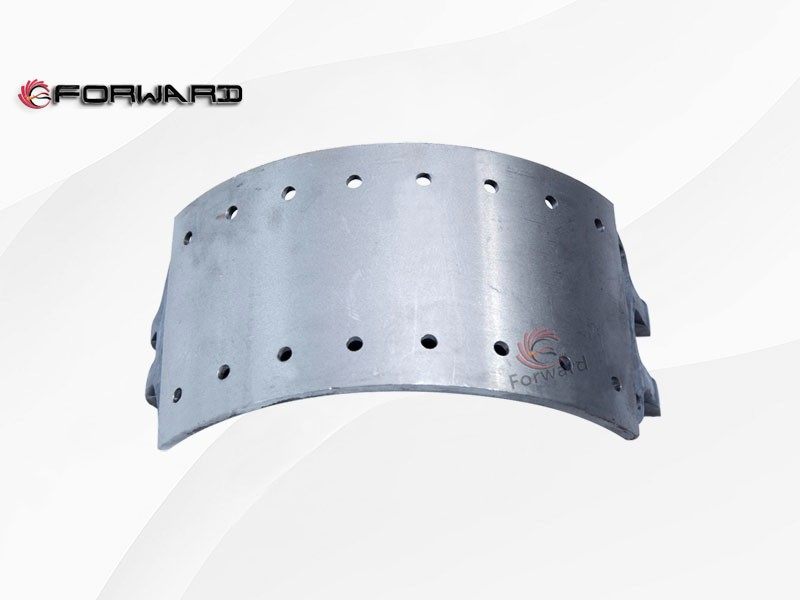

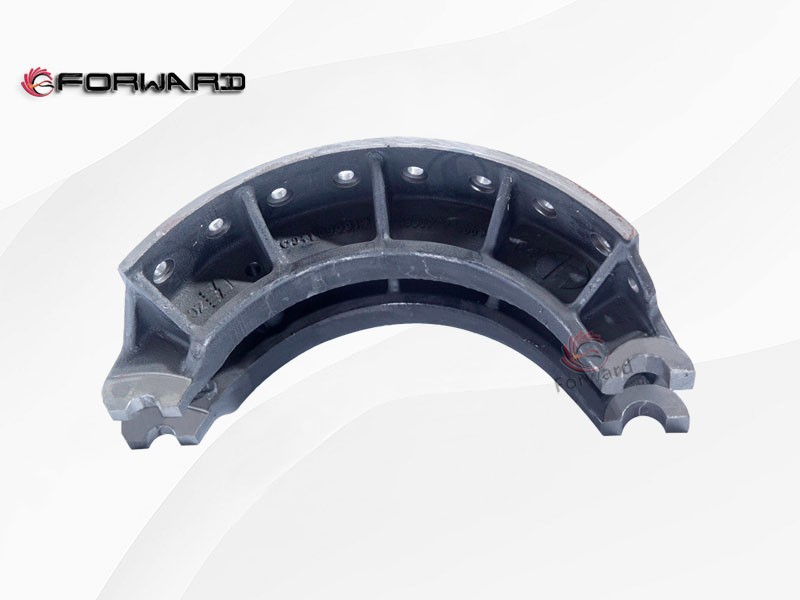

SHACMAN HANDE HDS300 行走后驱动桥制动系统 HD91129340081 制动蹄铁

关于车桥与摩擦片匹配关系介绍
Introduction to the Matching Relationship between the Axle Housing and Friction Plates

摩擦片是车桥制动系统的主要组成部分，与制动蹄、制动鼓和调整臂共同构成制动系统。
The friction plate is a key component of the vehicle axle braking system, and together with the brake shoe,
brake drum and adjusting arm, it constitutes the braking system.

其中HDZ5.5T前轴（5.5吨），对应的左制动器总成HD90009440137、右制动器总成HD90009440138、
摩擦片DZ9100440501（更新为HD90009440153）。
其中HDS65型前轴（6.5T前轴），对应的制动蹄总成(带摩擦片）199000440031、制动蹄199000440018、
摩擦片199000440027（上）、199000440029（下）。
其中HDM7.5T前轴（7.5吨），对应的左制动器总成HD95009440005、右制动器总成HD95009440006、
摩擦片81.50221.0535、摩擦片81.50221.0540。
其中HDZ9.5T前轴（9.5吨），对应的左制动器总成DZ95009440002、右制动器总成DZ95009440003、
摩擦片81.50221.0535、摩擦片81.50221.0540。
其中HDZ390型驱动桥（10T驱动桥），对应的制动蹄总成(带摩擦片）HD90129340030、制动蹄HD90129340029、
摩擦片HD90129340239（上）/HD90129340240（下）。
其中HDZ469型驱动桥（13T驱动桥），对应的制动蹄总成(带摩擦片）HD90129340030、制动蹄HD90129340029、
摩擦片HD90129340239（上）、HD90129340240（下）。
其中HDM485型驱动桥（13T驱动桥），对应的制动蹄总成(带摩擦片）HD90129340030、制动蹄HD90129340029、
摩擦片HD90129340239（上）、HD90129340240（下）。
其中HDZ425型驱动桥（13T驱动桥），对应的制动蹄总成(带摩擦片）HD90129340030、制动蹄HD90129340029、
摩擦片HD90129340239（上）、HD90129340240（下）。
其中HDS300型驱动桥（13T驱动桥），对应的制动蹄总成(带摩擦片）199000340070、制动蹄199000340061、
摩擦片199000340068。
其中HDM300型驱动桥（13T驱动桥），对应的制动蹄总成(带摩擦片）DZ9112340060、制动蹄DZ9112340061、
摩擦片DZ9112340062（上）、DZ9112340063（下）。
其中HDZ386型驱动桥（10T驱动桥），主要装配于L3000车型，对应的制动蹄总成(带摩擦片）DZ90129340030、
制动蹄(不带摩擦片）DZ90129340029、摩擦片DZ90129340239（上 ） 、DZ9112340240（下）。
注：摩擦片目前配件公司提供保内和保外两种产品，保外产品图号在上述图号前加“BY”，且销售状态为已车削的摩擦片，可以直接使用。
