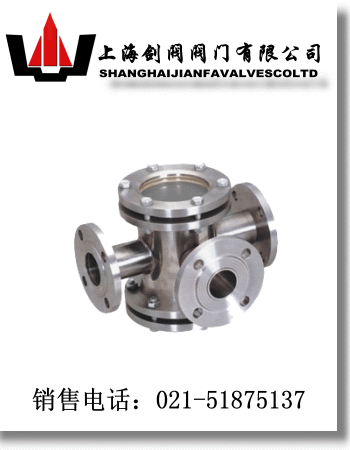

HGS07三通视镜

上海剑阀阀门有限公司供应HGS07三通视镜，价格250.00元/台,下面是详细参数及照片。

产品：	HGS07三通视镜
型号：	无
单价：	250.00元/台
所在地：	全国
有效期至：	长期有效
最后更新：	2012-01-01 00:00
浏览次数：	147

详细说明

当前位置：上海剑阀阀门有限公司 - 视镜 - 管道视镜 - HGS07三通视镜

三通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
主要技术参数：
壳体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。
视窗材质：钢化硼硅玻璃、石英玻璃。
密封材质：丁腈橡胶、聚四氟乙烯。
三通视镜工作压力（MPa）：0.6～2.5
三通视镜工作温度（℃）：0~200℃

0.6MPa主要连接尺寸：

Pg=6公斤/厘米2
公称通径Dg			外形尺寸		玻璃板		重量（公斤）	图号
I	II	III	H	L	直径	厚度	重量（公斤）	图号
25	40	50	320	278	140	22	29	HGS07-122-01-1~6
40	50	65	320	278	140	22	32	HGS07-122-02-1~6
50	65	80	360	308	165	22	39.5	HGS07-122-03-1~6
50	80	100	360	308	165	22	42	HGS07-122-04-1~6

2.5MPa主要连接尺寸：

Pg=2.5公斤/厘米2
公称通径Dg			外形尺寸		玻璃板		重量（公斤）	图号
I	II	III	H	L	直径	厚度	重量（公斤）	图号
25	40	40	260	234	95	15	19	HGS07-121-01-1~6
25	50	50	320	278	140	20	30	HGS07-121-02-1~6
25	65	65	320	278	160	20	30	HGS07-121-03-1-6
40	80	80	360	308	180	20	40	HGS07-121-04-1~6
40	100	100	360	308	180	20	42	HGS07-121-05-1~6

HGS07三通视镜相关资料

·

打印本页

关闭窗口

当前位置：上海剑阀阀门有限公司 - 视镜

视镜简介：

HGS07直通视镜
型号：	HGS07
口径：	DN25-150
压力：	0.6MPa-2.5MPa
材质：	碳钢WCB、不锈钢、钢内衬四氟

HGS07三通视镜
型号：	HGS07
口径：	DN25-50
压力：	0.6MPa-2.5MPa
材质：	碳钢WCB、不锈钢、钢内衬四氟
